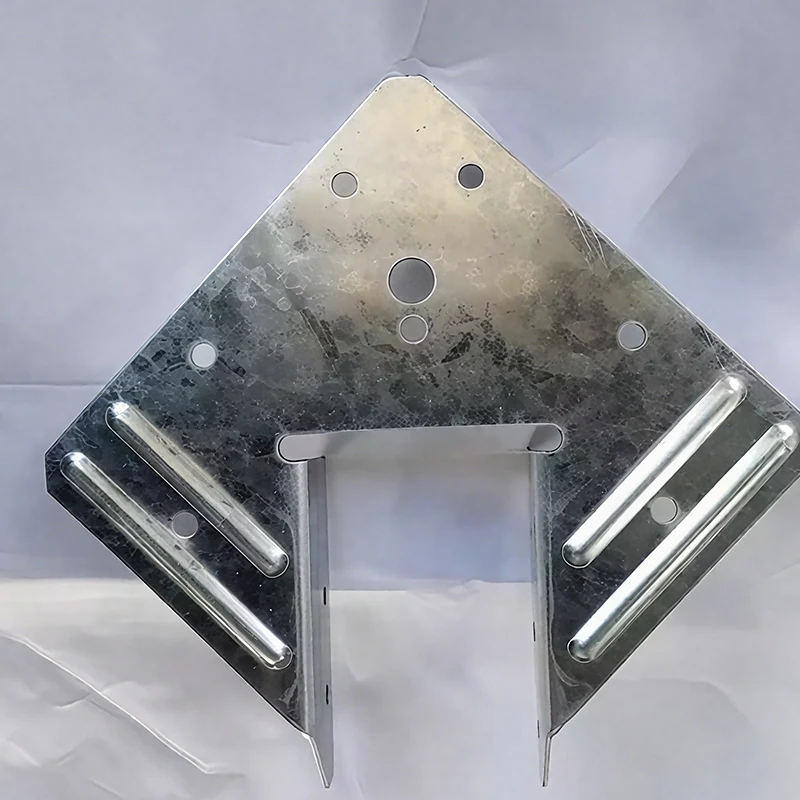

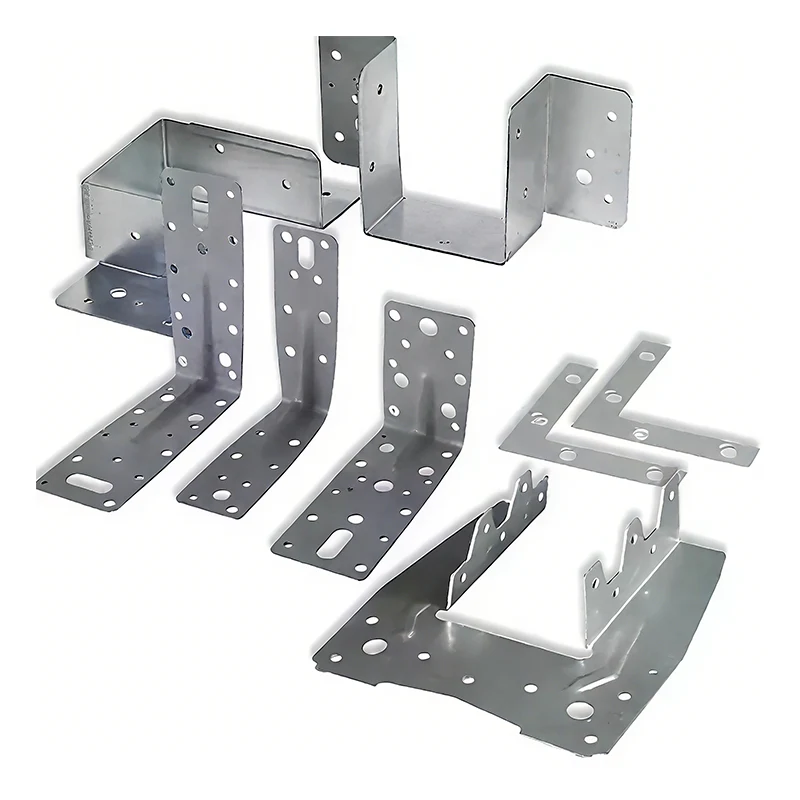

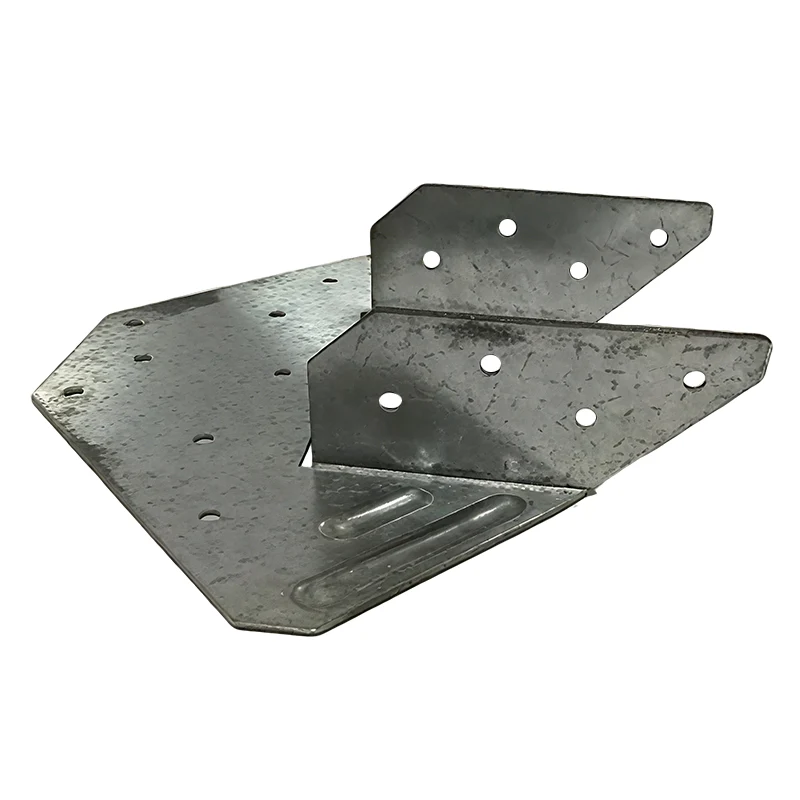

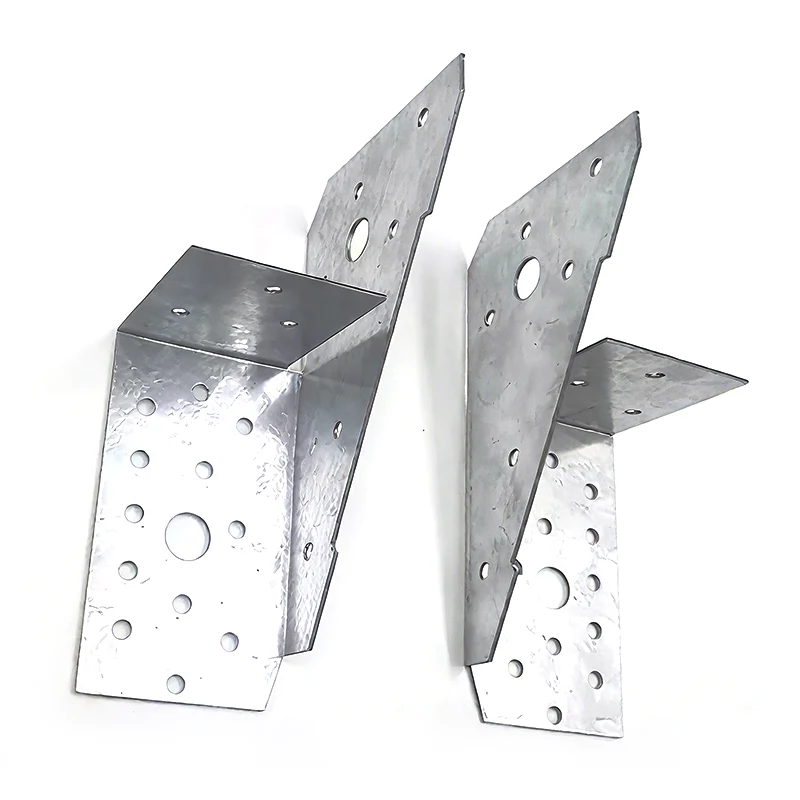

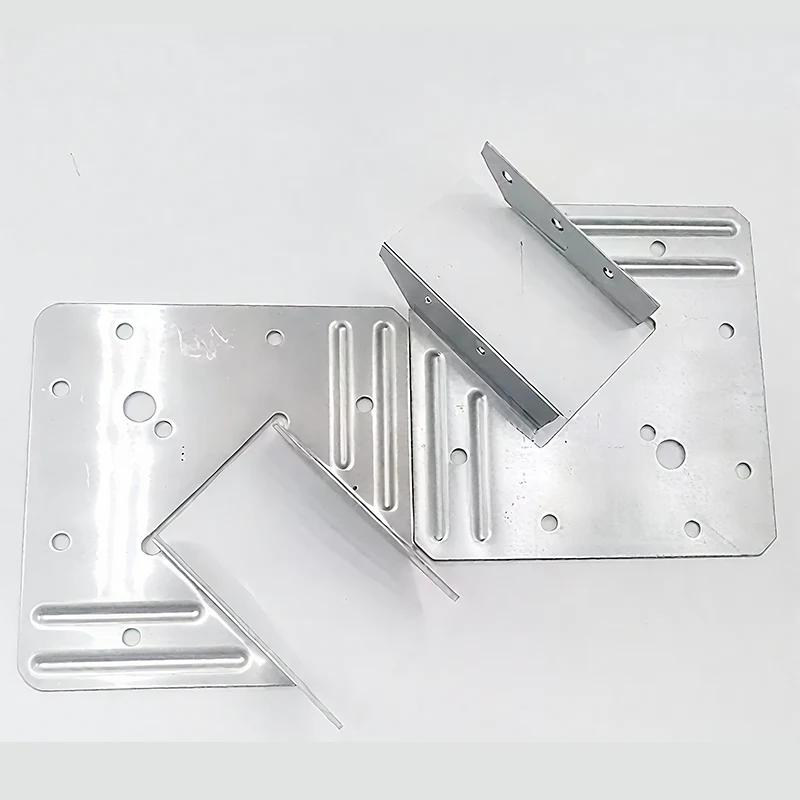

शीट मेटल पार्ट्स सीएनसी मशीनीकृत पार्ट्स कंप्यूटर संख्यात्मक नियंत्रण प्रौद्योगिकी द्वारा संसाधित अनुकूलित भाग हैं। उनमें उच्च आयामी सटीकता और आकार की जटिलता है और वे विशेष संरचनाओं या विशेष कार्यों की व्यक्तिगत आवश्यकताओं को पूरा कर सकते हैं।
ब्रांड: एस-एसईएन
शीट मेटल पार्ट्स सीएनसी मशीनीकृत पार्ट्स धातु और अन्य कच्चे माल को सटीक रूप से संसाधित करने के लिए सीएनसी मिलिंग मशीन, विंडो विंडो और अन्य बहु-अक्ष प्रसंस्करण उपकरण का उपयोग करते हैं। सीएडी/सीएएम डिजिटल वर्कफ़्लो पर भरोसा करते हुए, हम डिज़ाइन को तैयार उत्पादों में बदलते हैं।
लचीला अनुकूलन: बड़े पैमाने पर उत्पादन का समर्थन करता है, अनुकूलित सामग्रियों, संरचनाओं और प्रक्रियाओं की अनुमति देता है, जिससे त्वरित प्रतिक्रिया सुनिश्चित होती है।
प्रक्रिया श्रृंखला: प्रोटोटाइप से बड़े पैमाने पर उत्पादन तक तेजी से विकास को सक्षम करते हुए, टर्निंग, मिलिंग और पीसने की प्रक्रियाओं को एकीकृत करता है।
सीएनसी मशीनीकृत अनुकूलित भागों का उपयोग उच्च-स्तरीय विनिर्माण क्षेत्रों जैसे ऑटोमोटिव इंजन भागों, सटीक उपकरणों और उपकरणों में किया जा सकता है, और नए उत्पाद अनुसंधान और विकास चरण में प्रोटोटाइप के लिए भी उपयुक्त हैं।
|
पैरामीटर श्रेणी |
विशिष्टता परियोजनाएँ |
तकनीकी मापदण्ड |
टिप्पणियाँ |
|
सामग्री का दायरा |
धातु सामग्री |
एल्यूमीनियम मिश्र धातु (6061/5052/7075), स्टेनलेस स्टील (304/316), कार्बनस्टील, पीतल, टाइटेनियम मिश्र धातु |
विशेष सामग्री अनुकूलन का समर्थन करें |
|
गैर-धातु सामग्री |
एबीएस, पीसी, पीएमएमए, पीओएम, नायलॉन, बैकेलाइट |
विशेषताओं के अनुसार प्रसंस्करण प्रौद्योगिकी का चयन किया जाना चाहिए |
|
|
कार्य की सीमा |
मिलिंग आयाम |
अधिकतम 1200×800×300मिमी |
पांच-अक्ष लिंकेज प्रसंस्करण |
|
आकार देने के आयाम |
अधिकतमΦ150×300मिमी |
चार अक्ष परिशुद्धता मोड़ |
|
|
न्यूनतम सुविधा आकार |
- |
0.5 मिमी (खाई/छेद) |
सामग्री पर निर्भर करता है |
|
कार्य सटीकता |
आयामी सहिष्णुता |
±0.01मिमी (मिलिंग)/±0.005मिमी (मोड़) |
ISO 2768-M मानक पर आधारित |
|
ज्यामितीय सहिष्णुता |
समतलता 0.02 मिमी/ गाढ़ापन 0.01 मिमी |
उच्च परिशुद्धता आवश्यकताओं को प्राप्त किया जा सकता है |
|
|
सतह का खुरदरापन |
- |
Ra 0.8μm (मिलिंग)/Ra 0.4μm (मोड़) |
पॉलिश से Ra 0.2μm |
|
प्रक्रिया क्षमता |
मिलिंग विशेषताएँ |
जटिल सतहें, गुहाएँ, धागे, विशेष छिद्र |
3+2 पोजिशनिंग प्रोसेसिंग का समर्थन करें |
|
मोड़ने की विशेषताएँ |
दस्ता, आस्तीन, धागा, शंक्वाकार सतह, घुमावदार सतह |
मिलिंग और समग्र मशीनिंग का समर्थन करें |
|
|
विशेष प्रक्रिया |
गहरे छेद का काम |
गहराई अनुपात 5:1 |
विशेष टूलींग की आवश्यकता है |
|
पतली दीवार प्रसंस्करण |
0.5 मिमी |
विशेष टूलींग की आवश्यकता है |
|
|
विन्यास |
संख्यात्मक नियंत्रण प्रणाली |
सीमेंस 840डी, फैनुक, मित्सुबिशी |
पांच-अक्ष लिंकेज नियंत्रण |
|
टूलींग प्रणाली |
HSK63, BT40 उपकरण धारक |
हाई स्पीड कटिंग सेटअप |
|
|
पता लगाने वाला उपकरण |
त्रि-समन्वय मापने की मशीन, द्वि-आयामी छवि मीटर |
पूर्ण आकार निरीक्षण रिपोर्ट |
|
|
सतह तैयार करना |
एनोडिक ऑक्सीकरण |
प्राकृतिक/काला/रंगीन ऑक्साइड, फिल्म की मोटाई 5-25μm |
एल्यूमीनियम मिश्र धातु विशेष |
|
इलेक्ट्रोप्लेटिंग तकनीक |
निकल चढ़ाना, क्रोमियम चढ़ाना, गैल्वनाइजिंग, फिल्म की मोटाई 5-15μm |
संक्षारण और घिसाव उपचार |
|
|
स्प्रे उपचार |
पाउडर कोटिंग, स्प्रे पेंटिंग, फिल्म की मोटाई 30-100μm |
अनेक रंग उपलब्ध हैं |
|
|
विशेष संभाल |
डुलिंग, पॉलिशिंग, सैंडब्लास्टिंग, ड्राइंग |
उपस्थिति आवश्यकताओं को पूरा करें |
